カプチーノのスピーカー/後編


3. スピーカーバッフル試作品

試作品の型取りにあたって、純正スピーカーの収まっている部分を見た感想は 「ムムム・・・正直これはきついなぁ」 といった感じ。スピーカーを収める空間が狭いうえに、純正スピーカーを固定していたボルト穴以外にはバッフル固定に利用できる穴がない!

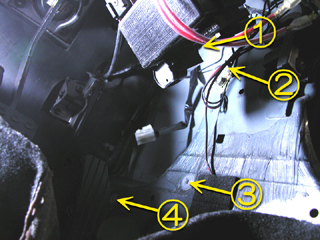

▲運転席キック部の純正スピーカーを外してみると・・・


ちょっとわかりにくいかもしれないけれど、矢印の先に見えるのがアクセルペダル。その右上の凹んだ空間に純正スピーカーは付いていて、その固定のためのビス穴が矢印①~④なわけだ。②~④は同一平面にあるがは奥にオフセット(画像ではヒューズボックスの後ろ)している。それだけならいいのに、のすぐ下にはアースボルトがあり、さらに②~④の面とアクセルペダルは極端に近い位置にある・・・

そんなわけで、数々の難題をクリアすべく切り刻んだMDFは数十枚、そして問題をクリアしたのはわずか3つ(ToT)

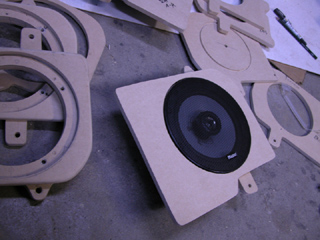

▲切り刻んだMDFたちと装着待ちの試作品2号


結局アクセルペダルへの干渉は、異なる形のボードを3枚組み合わせることでほぼ解決。何とか試作品完成にこぎつけました!


▲完成した試作品3号/表面はフェイクレザー貼り仕上げ


課題はその他にも色々ありました。市販化が目標である以上は取付が容易でなければならず、一方でバッフルとしてがっちりと固定できる構造である必要もあり・・・結果、ネジを隠す構造は妥協しましたが、何とか形にはなったんじゃないでしょうか?(^_^;

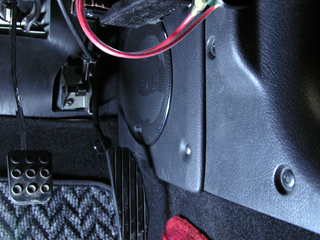

▲16.5cmコアキシャル2wayスピーカーを装着したキック部


ということで、リアスピーカーボードを含め、いよいよ市販化を現実的なレベルで検討しています。・・・・・が、いちばんの悩みは「ニーズがあるか?」そして「適正な価格は?」の2点。試作品のモニターを募集しようかどうかも検討中だったり。興味のある方、価格面も含めご意見お待ちしております!
[PR]
by d-garage | 2007-03-20 08:29 | Trackback | Comments(11)
トラックバックURL : http://dgarage.exblog.jp/tb/4986613
トラックバックする(会員専用) [ヘルプ]
※このブログはトラックバック承認制を適用しています。 ブログの持ち主が承認するまでトラックバックは表示されません。
Commented by ハイドラ at 2007-03-20 00:47 x
製作お疲れ様でぇ〜すm(_ _)m
価格は気になるとこですが、売るならスピーカー無しで低コスト化を計っては?
自分も以前ミニバイクの自作パーツ販売してましたが、取り付けに必要な物だけに絞って安くしたほうが売れ行きはよかったですよ〜
ちなみにモニター希望っす(笑)
書き込みにありましたが実は職場が多治見です('-^*)/
Commented by d-garage at 2007-03-20 22:16
どうもです! 価格については悩みどころです。休日に趣味で作るのと違って、これで生計を立てているという部分が特に(笑) それでもパーツの出ていない稀少車を応援したい気持ちもありますけど。
スピーカーレス販売についてですが、スピーカーは同じ17cmモノでも実寸は機種により異なりますので、お手持ちのスピーカーの取付開口径・ネジ穴・ネットサイズ等を正確にお伝えいただければ可能です。ただ正直なところ、カー用品店で国産2~3万円クラスに手を出すのであれば、同等の出費で海外モノのワンランク上が入手可能ですから、そちらをオススメしますけど(^_^;
モニターについてはお願いすることになるかもしれません。その際はハイドラさんのHPにお邪魔して連絡させていただきますね(^▽^)
Commented by ハイドラ at 2007-03-20 23:21 x
なるほどぉ〜海外メーカーですかぁ〜
私若干アルパイン教でしてぇ(笑)(^_^;)
FTOの時はケンウッドの天井貼り付けウーハー意外はアルパインでした(バカ)
モニターの件は喜んで受けますんで♪
そろそろ5.1化も考えてましたし〜(´∀`)
Commented by d-garage at 2007-03-21 00:41
早速コメントありがとうございます。
国産で比較するとやはりアルパインは別格かもしれません。ただスピーカーについては、海外品の方が方向性がハッキリしているため、ハマったときの音は格別です。
ということで近いうちに海外モノのハイグレード品で試してみますので、レポートお楽しみに(^_^)/
Commented by ハイドラ at 2007-03-22 07:25 x
方向性ですかぁ〜

自分は綺麗な高音がでれば文句ないっす(笑)
ズンドコはあんま好きじゃないもんで(^_^;)
Commented by d-garage at 2007-03-23 23:47
私も個人的にはズンドコは好きじゃないですけど、本来ソースに録音されているはずの低音はきっちり出したいです。あとはアコースティックなんかの弦のスライドとかがクリアに出てくれれば。
ところでひとつお聞きしたいんですが・・・今回アキラ君のカプチーノは座席後ろの物置スペースにスピーカーボードを設置しましたが、物置スペースを犠牲にするというのは皆さんどうお考えなんでしょうか?(^_^;
Commented by ハイドラ at 2007-03-24 02:13 x
ん〜…どうでしょう?
実際ぬいぐるみやらティッシュやら置いてる方もいますし、リヤピラーバーを装着してる方も多いですからねぇ〜

僕はリヤタワーバー装着なんであのスペースは音響関係用ですが(^_^;)
人によっては貴重な車内の物置スペースですね(笑)
それにしても多治見は行方不明の町内放送が多いなぁ…
Commented by d-garage at 2007-03-25 02:48
そうですね、貴重なスペースですし・・・
ということで、夜な夜な物置スペース付きバージョンのスピーカーボードを設計しておりました。ついでに2DINスペース付きバージョンなども。お陰でブログ記事の更新がなかなかできないですね(笑)

ハイドラさんのBBSにカキコしましたが、4月にお会いできれば直接お見せできるかもしれません(≧▽≦)
Commented by ハイドラ at 2007-03-25 19:00 x
是非見てみたいですねぇ〜o(^-^)o
リヤスピーカーですが、僕ならスピーカー×2、ツィーター×4、2DIN収納あたりだと最高ですねぇ(^-^)
多分市販化するなら買いたいです〜
Commented by アキラ at 2007-04-05 14:20 x
ハイドラしゃん4月9〜10日に店長と行きます。待っててくださいねー
Commented by d-garage at 2007-04-29 09:56
ハイドラさん、デニーズミーティング楽しかったです~^^
また機会がありましたら是非呼んでくださいね。また、商品開発のリクエスト(内装カスタム系のみですが^^;)なんかもあったら是非お聞かせ下さい!
