ぽかぽか陽気の中でカプチ作業


このところ降雪量が少なくなったとはいえ、
太平洋側で生まれ育った私には、やはり上越の雪はこたえます。
でも冬の晴れ間ほど気持ちのいいものもないかもしれません。
地元にいた頃は、冬季=晴れ=乾燥という図式で
リップクリームが手放せませんでしたから。


さて、ぽかぽかの晴れ間に常連アキラ君のカプチをキーレス化しました。
なんでもヤフオクで3000円ほどで購入できたとか。
商品お持込の場合は工賃が割り増しになるとはいえ、これは安い!

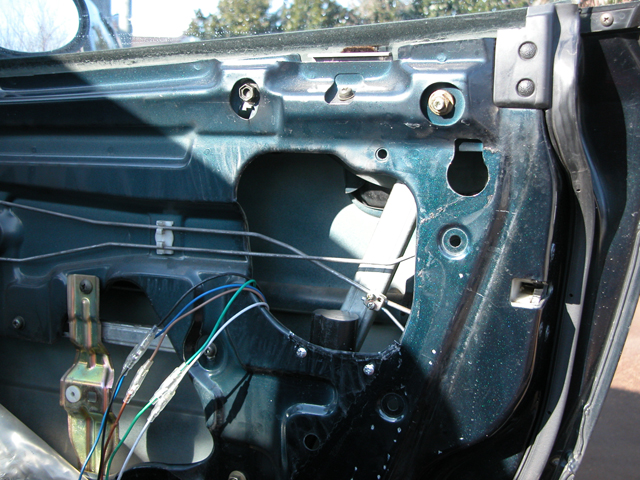

▲標準的サイズのガンモーターですが、カプチには大き過ぎてスペースが・・・


いわゆる集中ドアロックの無い車両ですから、当然ガンモーターを設置しなくてはいけません。
カプチーノの場合、窓の昇降に干渉しない場所がなかなか見当たらず苦労しますが、
何とかインサイドパネルのツバ(折り返し)をカットし設置完了。

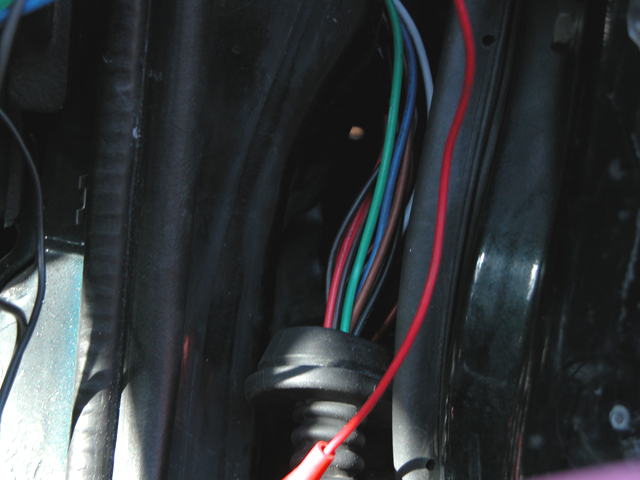

▲問題は配線の引き込み。既に6本増設しているこの車両に新規配線は通るのでしょうか?


さて、いよいよ困難な作業。
このアキラ号はドアスピーカーの他にもカーテシやハンドルベゼル照明・後付灰皿の照明が・・・
もともと細いジャバラチューブには既に6本の配線が増設されています
ここにキーレス用に5本を追加・・・


しかし何とか通し終わり、配線を束ねていきます。

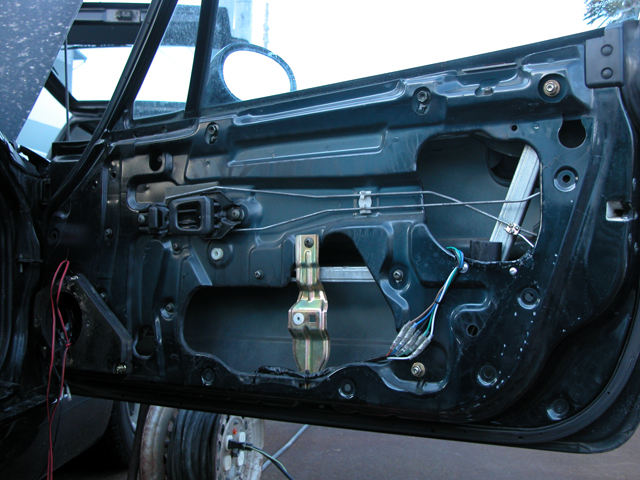

▲窓の昇降を避けるようにワイヤリング。もちろん事故防止でしっかり固定もしていきます。


配線は、スペースに余裕があればハーネス化したかったんですが、
スペースの都合上ギボシにて結線。


ちなみに「ギボシは接触不良が起きやすい」という記述をたまにweb上で見かけますが、
端子をかしめる際に長めに皮膜を剥き導線を束ねて太くしてやることで解決できます。
また、ギボシ端子化した前後を束ねてやるのも重要で、端子が外れにくくなります。



さて、無事作業が終了してリモコン操作してみました。
(実際は作業途中で仮接続し、動作確認をしています)
キュッキュッというセキュリティー音とともにアンロック。
う~ん、静かな住宅街では音が大きすぎるかもしれませんね。

ということで、後日吸音材を使用して音量調整もしてみました。
アピールしたいからといって他人様に迷惑はかけられませんよね^^
