セリカGT-Four メータLED化 ~ 後編



前回の続きです。
試験点灯でバラつきがなかなか修正されていないため、
再度メーター細部をチェックしてみました。

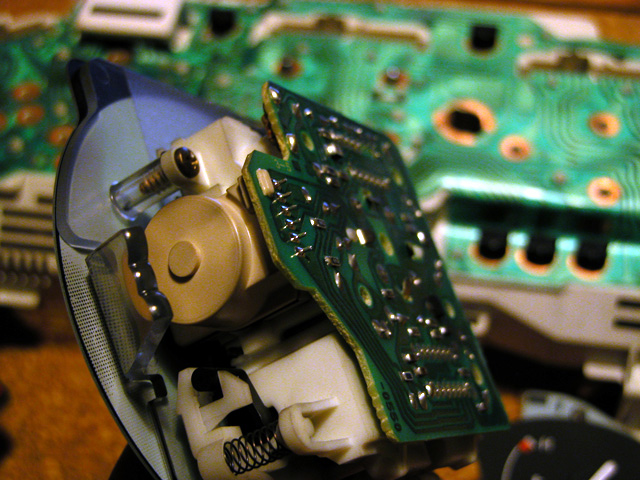

▲ 速度計を裏面から見ると・・・


もともとわずか3個の電球で全体を光らせていたメーターユニット。
光を拡散させるために透明樹脂レンズが組み込まれているわけですが、
完璧に広がるわけもなく電球付近だけが明るくなってしまうはず・・・

ということでメーター裏を確認すると、やはり電球のあたりが暗くなるように
黒いドットのスクリーンが印刷されていました。
全体にLEDを組み込むと、その部分だけが少し暗くなってしまうわけです。



ということで、LEDの配置を若干修正しつつ、明るすぎた部分のパネル裏面に
ちょっとだけ加工を施し再び試験点灯をしてみます。

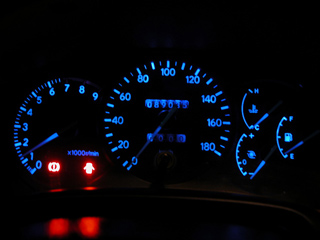

▲ 照度のバラつきを軽減しつつ、最終的な照度・視認性をチェック


今回は結局21個の広角3mmLEDを使用しましたが、
以前の市販LED球より明るくなり、エアコンパネルとのバランスも良くなりました。

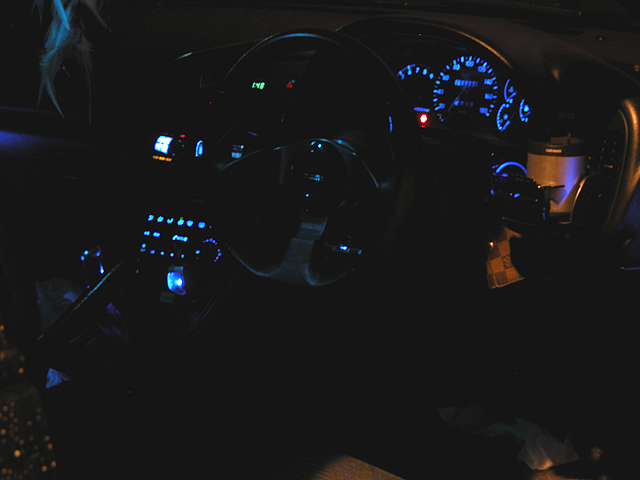

では最後に納車時の画像を。













▲ ブルー化も残すところは時計のみ!?

今回もまたブルーLEDを組み込む難しさを実感。
完成予定をオーバーし、休日返上となってしまいましたが、
オーナー様から「おおっ、カッコいい!!」というお言葉をいただき疲れも吹っ飛びました!
