日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ

ECUと連動した純正マルチナビ装着車に社外ナビを装着する唯一の方法は、純正×社外のダブルナビ。
もちろん簡単なことではありませんしスペース的に難しい車両も多いのは事実ですが、
物理的にスペースがある車両で、且つオーナー様の勇気(!?)さえあれば不可能ではありません。

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_2251423.jpg
▲製作例/NISSAN Murano





純正ナビにもメリットはありますが、やはり機能・拡張性などにおいて不満があるのも事実。
そんなオーナーさんの熱いリクエストがあって、純正&社外ダブルナビを実現しました。

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_2284460.jpg
▲ 作業前、純正の状態がこちら


先ずは分解しての確認作業。物理的に無理な場合でも分解作業工賃だけは発生してしまうので、
オーナー様の承諾を得ての作業です。

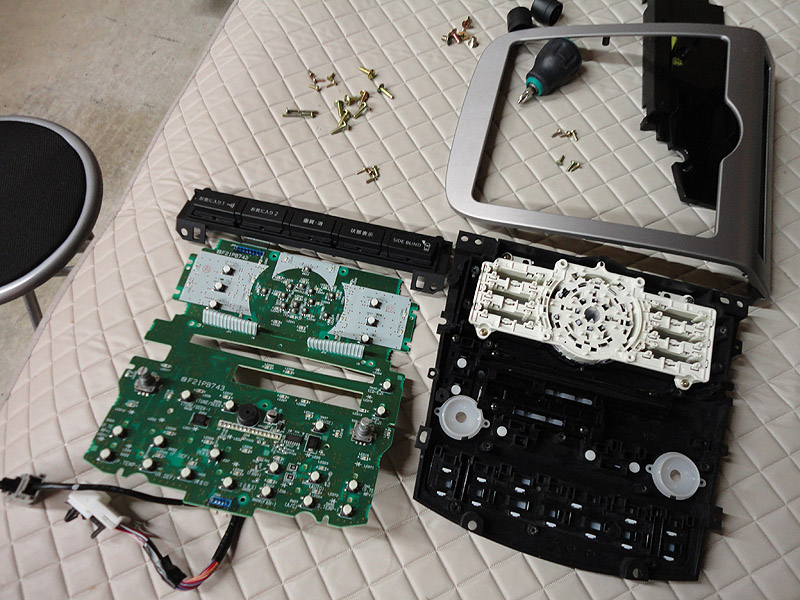

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_2314877.jpg

そして・・・「何とかなりますよ」
このときのオーナー様の驚きの表情、そして直後満面の笑みに変わったあの瞬間が忘れられません。

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_2365758.jpg

配線をどう処理するかもディーラーで調達した配線図で確認します。
そして最終的にまとまった今回の作業は以下の通り。

 1.純正CDデッキ部は取り除き、社外ナビで音楽等のメディア再生
 2.当然社外ナビのガイド音声はドアスピーカーで再生
 3.スペースの都合上純正ナビ操作ボタン類を下方に移動し、空いた上部に社外ナビ設置

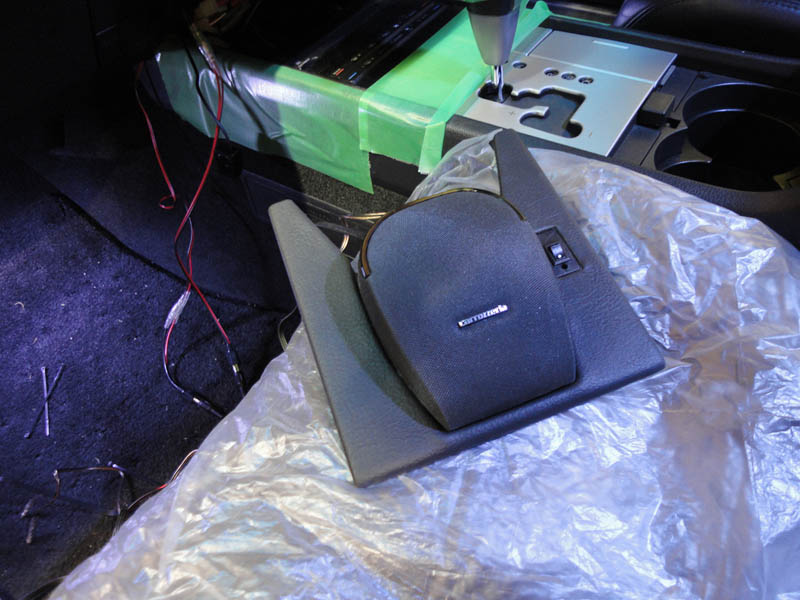

 4.5.1ch化してセンタースピーカーを設置
 5.そこに切り替えスイッチを挟み、純正ナビのガイド音声はセンタースピーカーで再生
 6.A/Cコントロールパネルはシフトゲート前方に移設

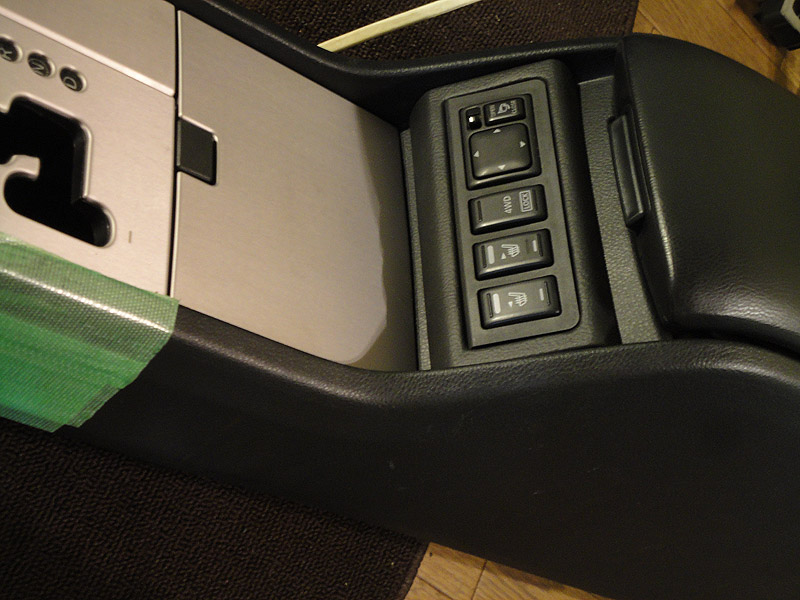

 7.そこにあったシートヒーター等のスイッチはコンソールボックス前に移設

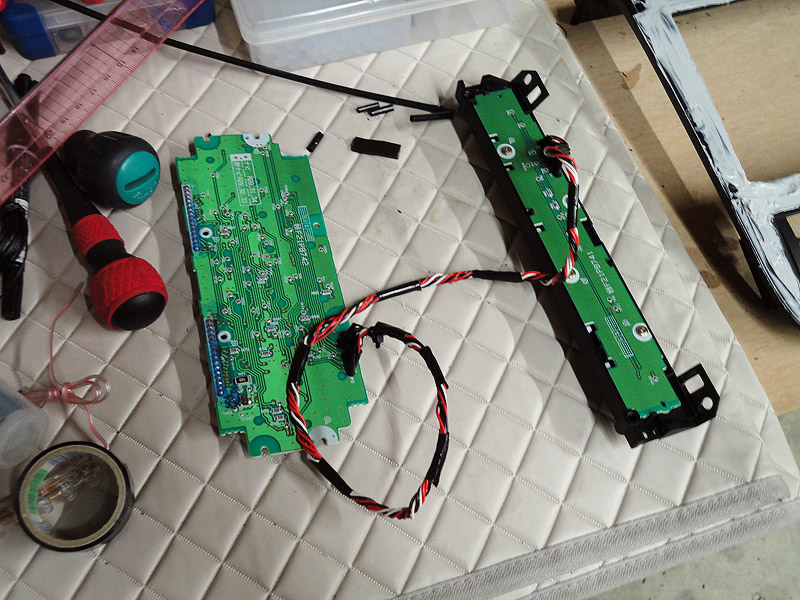

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_2354510.jpg

いったん決まってしまえば、あとはひたすら配線カット&延長ハンダ付けの繰り返し、

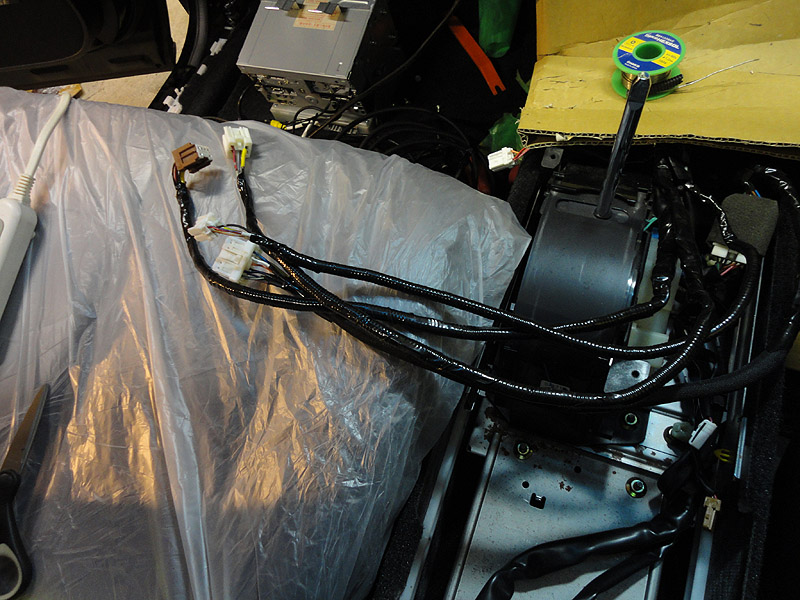

移設するシートヒータスイッチ等の配線も車両側で延長加工。
そしてメインの社外ナビは装着ステー&パネル加工してインストールします。

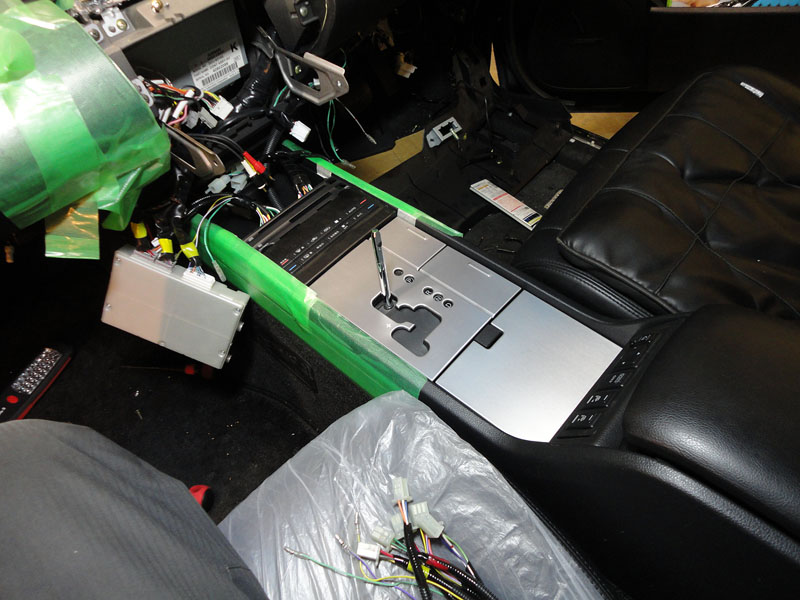

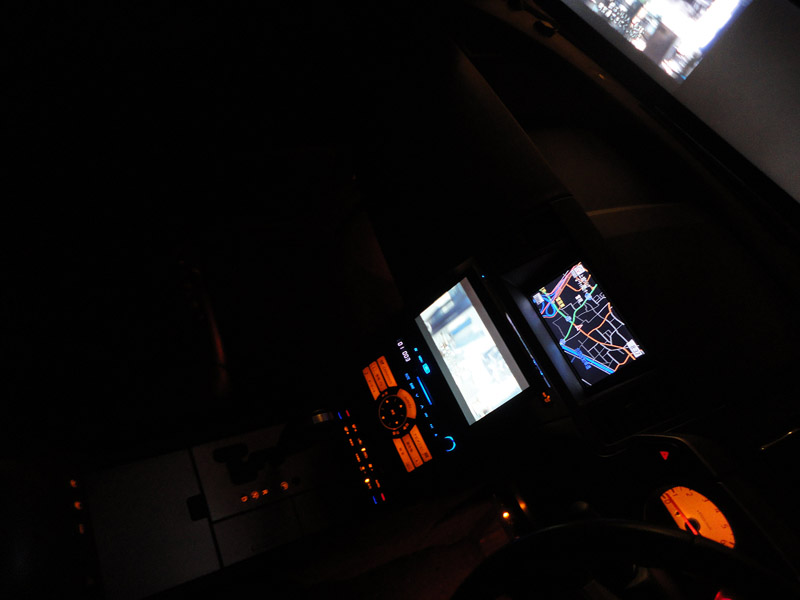

後はひたすら作業写真をご覧下さい!

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_2361536.jpg

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_245264.jpg

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_2482974.jpg

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_2465735.jpg

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_2494751.jpg

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_2502156.jpg

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_325660.jpg

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_2504980.jpg

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_2514211.jpg

日産 ムラーノ(Z50) 社外ナビインストール ~ 純正&社外ダブルナビ_d0083487_2521372.jpg
